滤筒除尘器介绍

青岛市火焰等离子切割机烟尘除尘净化系统设计安装

方案设计:

贵公司等离子切割机尺寸6m*28m一台,7m*28m一台,经过重新改动平台可采取侧吸式排烟系统,因切割平台宽度>4m,兼顾效果及成本考虑,决定采用单侧滑道吹吸式处理方式。

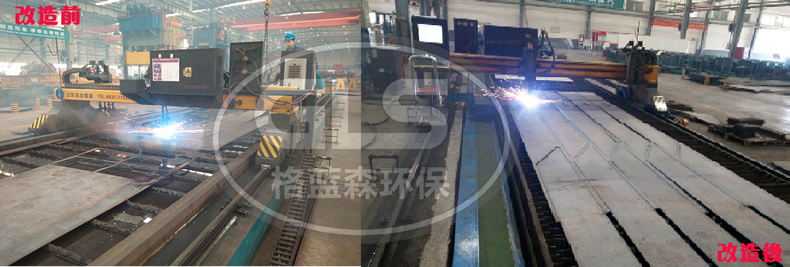

改动建议:

平台格栅板间距20-25cm,格栅板高度20cm,平台与龙门架两侧间距为30cm和50cm,滑动风道位于50cm一侧。

系统安装:

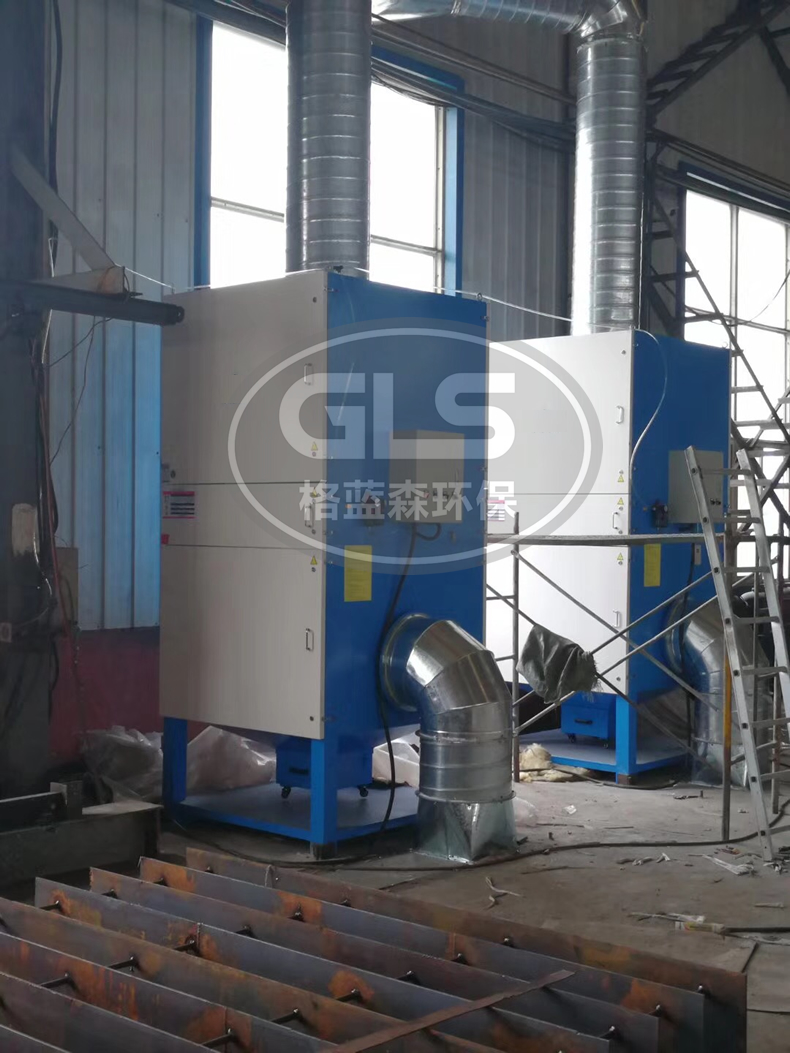

滑动风道放置在50cm宽度位置落地安装,滑动吸风口与龙门架固定,吸风口应随龙门架同步移动,吹风机装在30cm一侧,与龙门架固定并随龙门架移动,滑动风道末端通过风管与净化主机链接,净化主机顶部连接风管,净化后的空气经过15m风管排入高空。

工作原理:

吹风机、切割头、滑动风口三者中心排列,切割产生的烟尘在吹风机与滑动风口产生的顺向气流作用下进入净化器主机;净化器主机采用高质量覆膜滤芯为过滤单元,净化后的空气可直接排入大气,并符合环保部门要求;净化器主机配备自动定时清灰系统,无需人工干预。

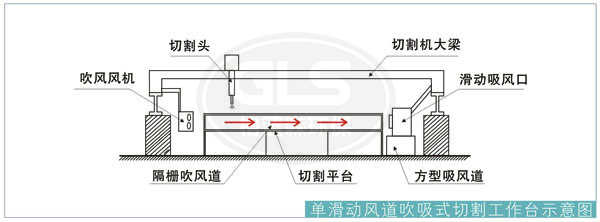

工作原理图:


格蓝森环保提供的龙门式切割机烟尘净化系统主要分为顶吸式、侧吸式、下吸式,其中侧吸式又因切割平台宽度不同分为单侧吸式、双侧吸式、吹吸式,具体方案需要根据切割机布局及烟尘量来确定,我公司本着低成本高效率的设计标准为您提供更合适的方案。
