吹吸式焊烟收集净化系统介绍

吹吸式焊烟收集系统介绍

在工业生产中，对于一些大型工件的焊接，由于焊接点众多且不固定，或者焊点距离过大，若依靠集中式烟尘净化时所管用的吸气罩口，则难以捕捉烟尘，且操作极为不便，因此采用吹吸式气流整体治理。

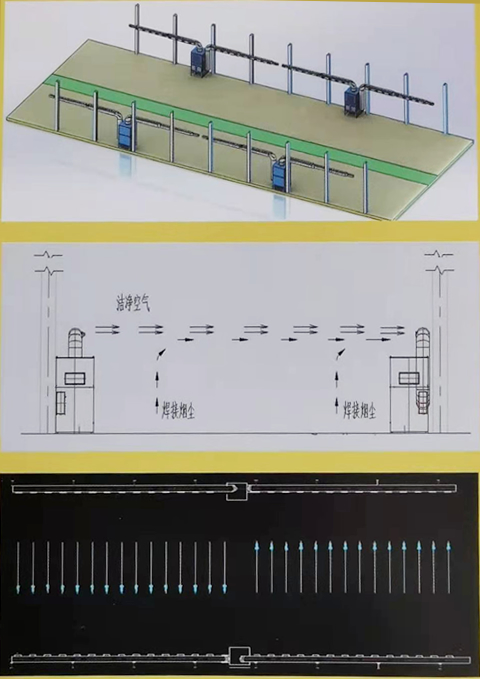

吹吸式焊烟收集净化系统，是在车间的一侧布置回风管道和送风管道，另外一侧反向对称布置送风管道和回风管道，充分利用除尘器本身的动力源，回风管道捕捉经送风管道吹到铝合金蛋壳型回风口附件的焊接烟尘后，经过除尘器过滤后，洁净的空气再经过排风风机送到送风管道，经过铝合金鼓型喷流风口再将本侧面的焊接烟尘吹到对面，在焊接区域的上方形成一层焊接烟尘捕捉的气幕，周而复始，循环过滤。

吹吸式焊烟收集系统原理

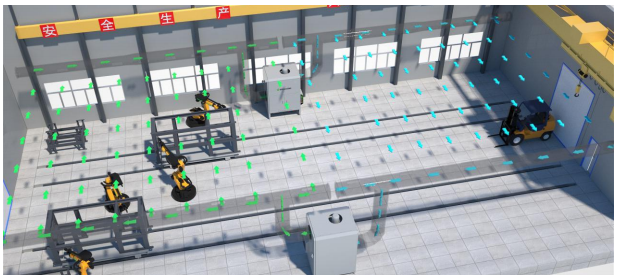

吹吸式除尘系统选用一台或多台除尘设备，除尘送、回风管道在车间内沿车间长度方向相对布置。管道上沿长度方向间隔布置多个风口，管道高度结合车间内焊接烟尘悬浮高度调整（通常为4~6m）。车间在正压气流组织和负压气流组织作用下形成一个完整稳定的可将焊接区域全覆盖的气幕。含尘烟气在气幕的定向流动引射作用下进入回风管道再进入除尘设备内，经除尘设备过滤后再循环回到车间。通过这一连续循环的过程，焊接烟尘被不断的收集起来，以此达到焊接烟尘整体治理的目标。

这种吹吸式焊烟收集净化系统优势在于只有主管道，没有分支管道和吸气臂，主机位置可根据现场灵活选择，减少管道与车间吊车作业时的干涉，大大提供工人焊接效率。
